日産リーフ(中古) DIYシフトノブ LED挿入

リーフのシフトノブは、近未来的でカッコいいと思うのですが、ブルーの透明の部分が光ればもっとそれらしくなります。
既に挿入された方の方法を参考にLEDを挿入し、点滅させるようにしました。

明るい時の光り方も撮りました。

暗い時です。

使用したパーツは記事の最後に紹介しています。

最上部のカバーは、ボックス側から継ぎ目を力を入れて上に引き上げれば外れます。

IMG_20160713_184948

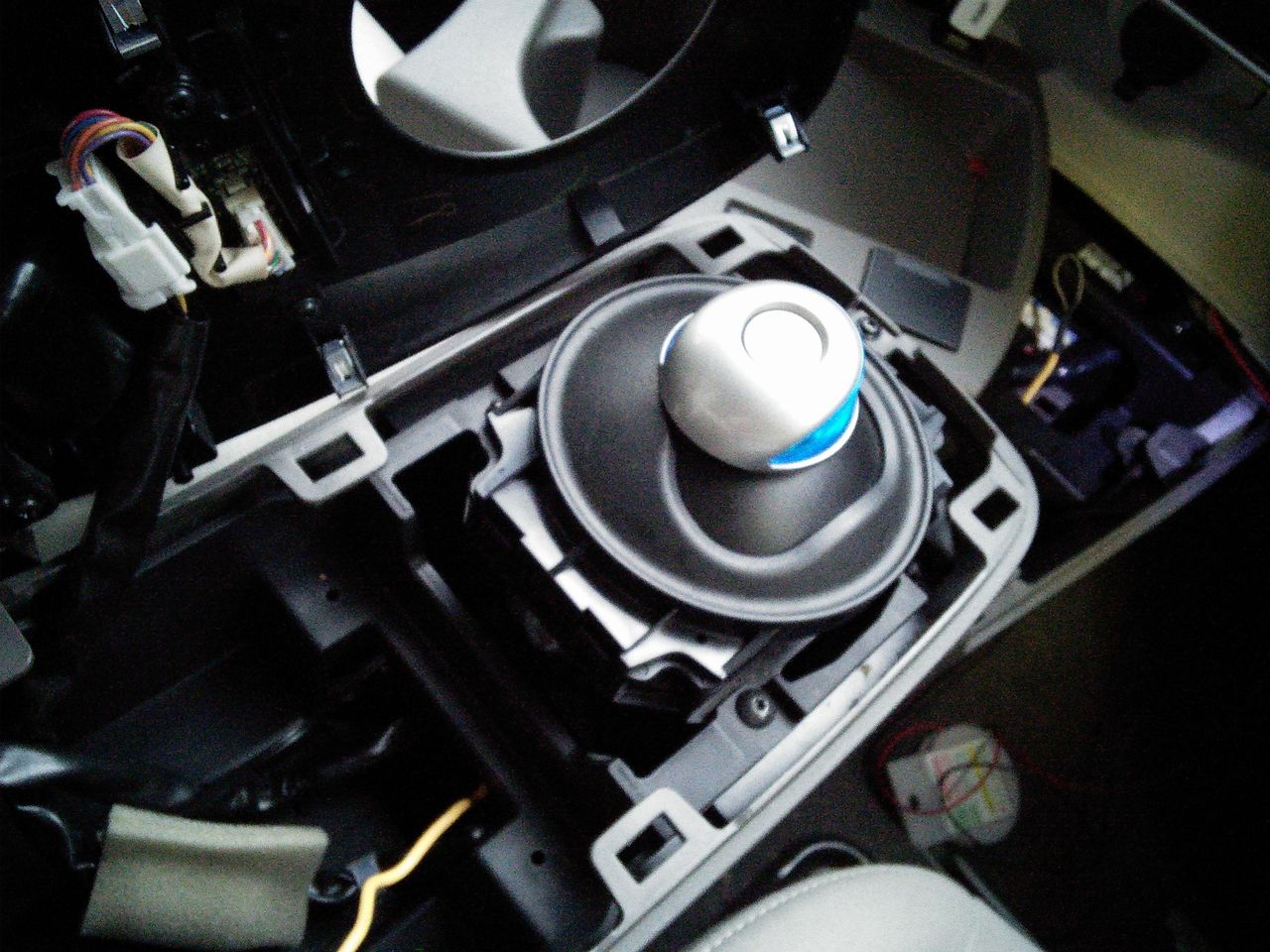

4つのツメを外して上部カバーをとります。右下に処理してある。コード3本も外します。
IMG_20160713_150029

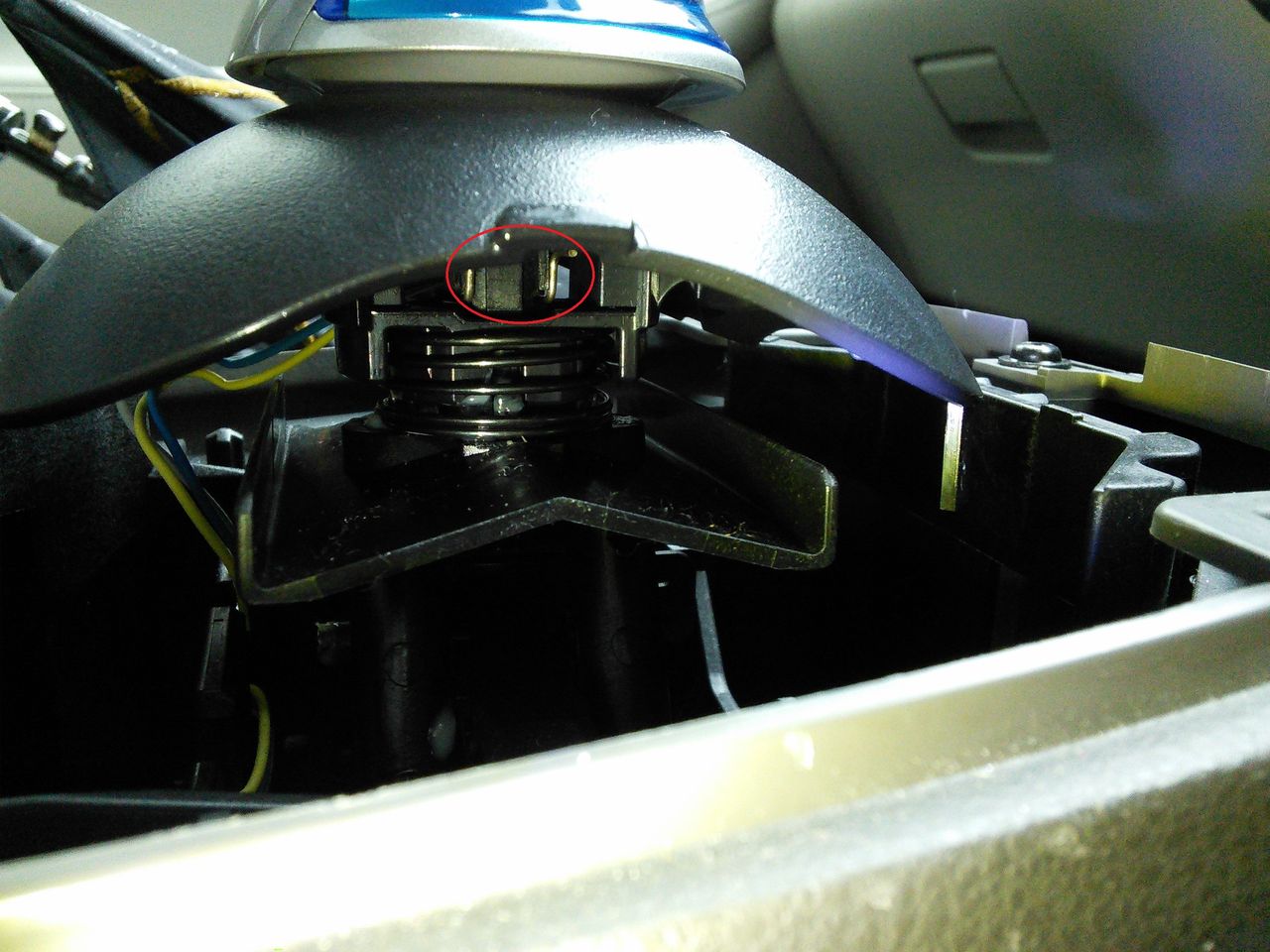

 写真は、助手席側からです。ノブを外すために、クリップを外さなくてはいけないのですが、私はここで一番苦労しました。

シフトを運転席側に倒して、黒いカバーを下に押せば、ラジオペンチでつかめるのですが、引いてもとれません。
IMG_20160713_150519

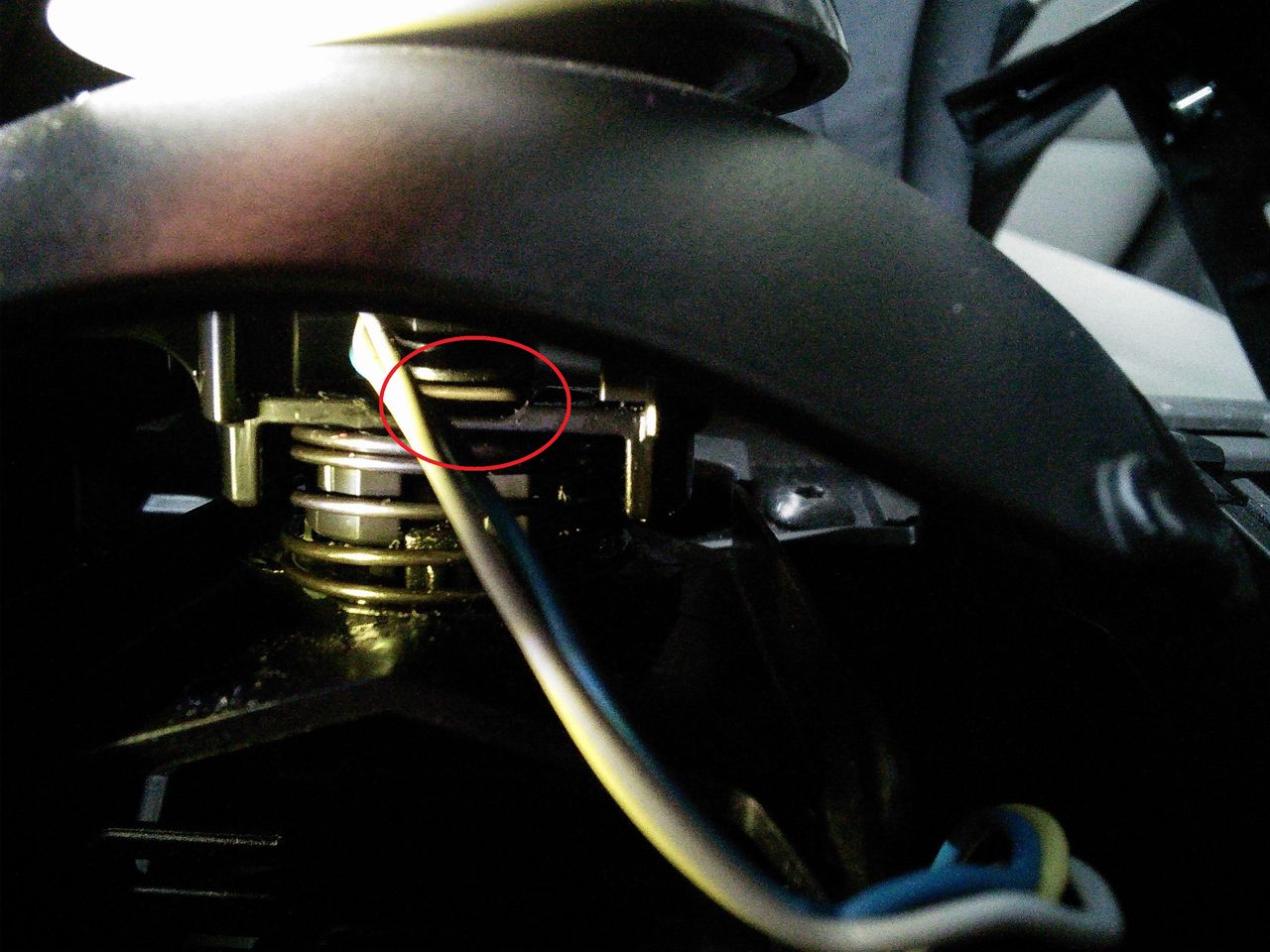

 運転席側からです。

クリップが左右の突起に引っ掛かってるので、マイナスドライバーで外してから、助手席側から引かないととれません。
IMG_20160713_153926

 やっと取れました。

ゴリゴリやり過ぎて、変形していたので、戻すときは整形しました。
IMG_20160713_154836

 上に引っ張るとノブが抜けますが、コードがつながっているので力を入れ過ぎないように。

IMG_20160713_154903

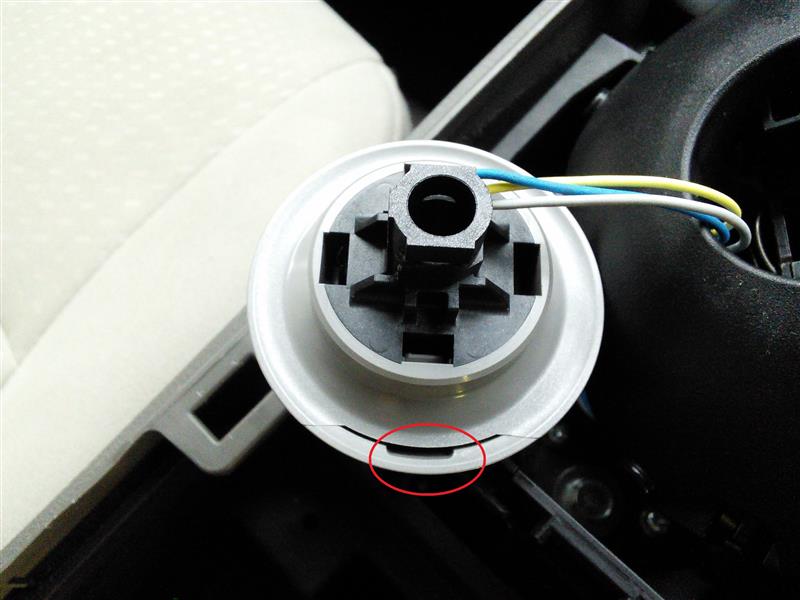

写真の切り込みをドライバーでこじると、カバーが外れます。
 p7

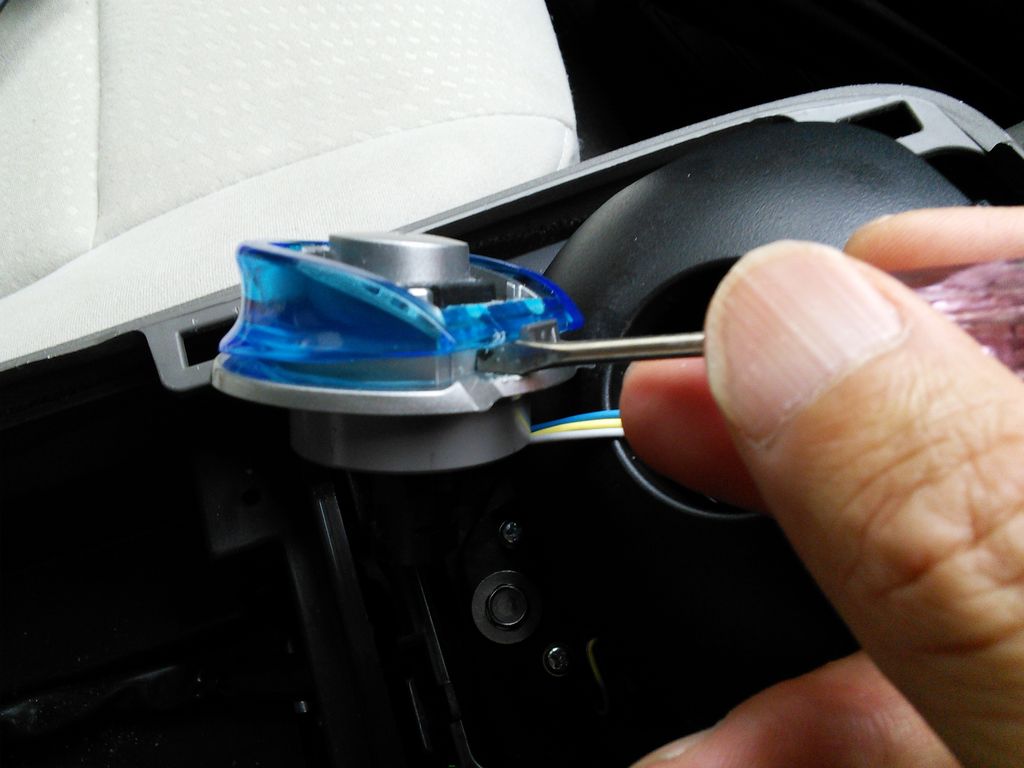

透明ブルーの部品は、この辺からマイナスドライバーで少しづつこじって外しました。
IMG_20160713_155714

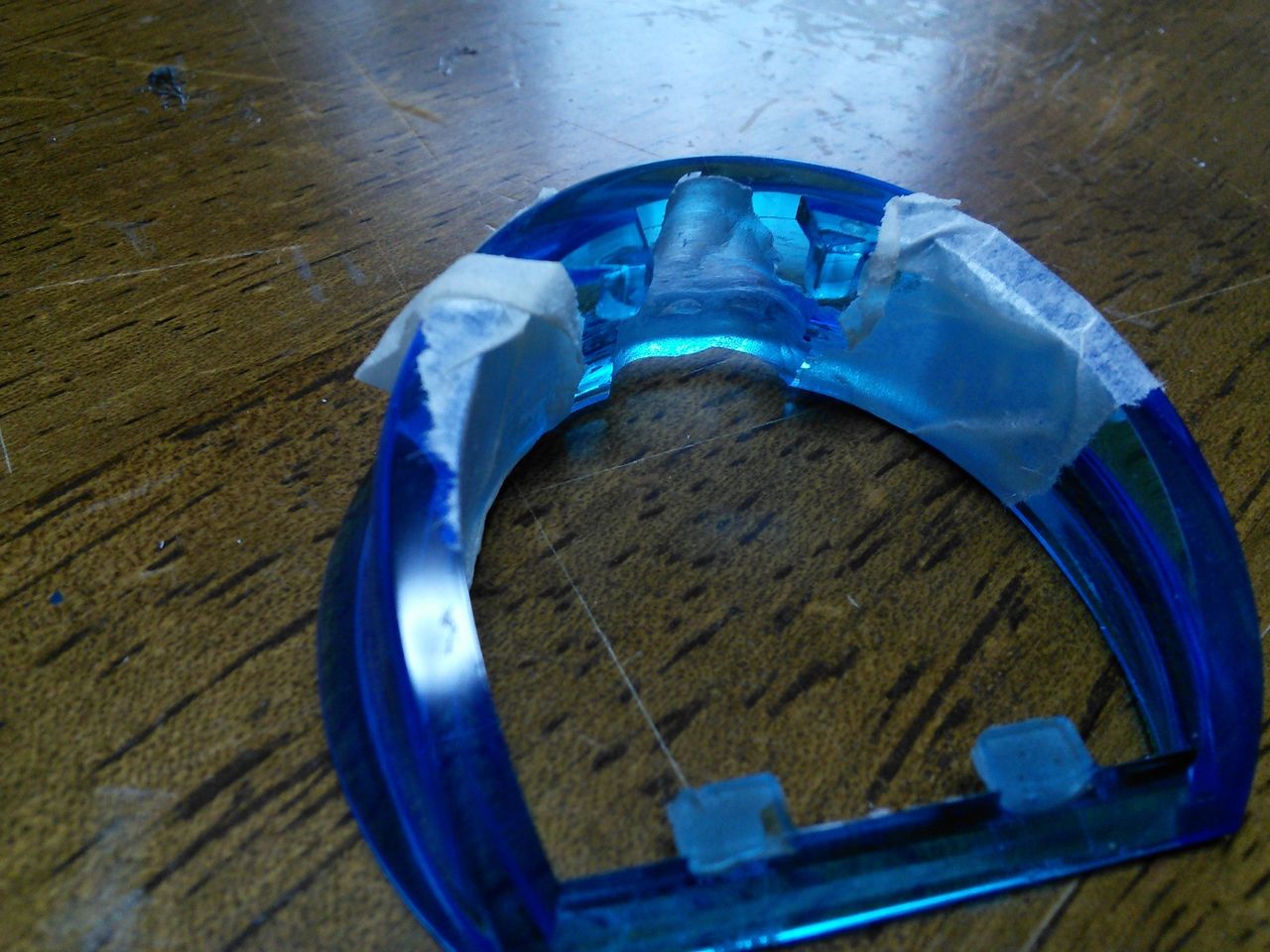

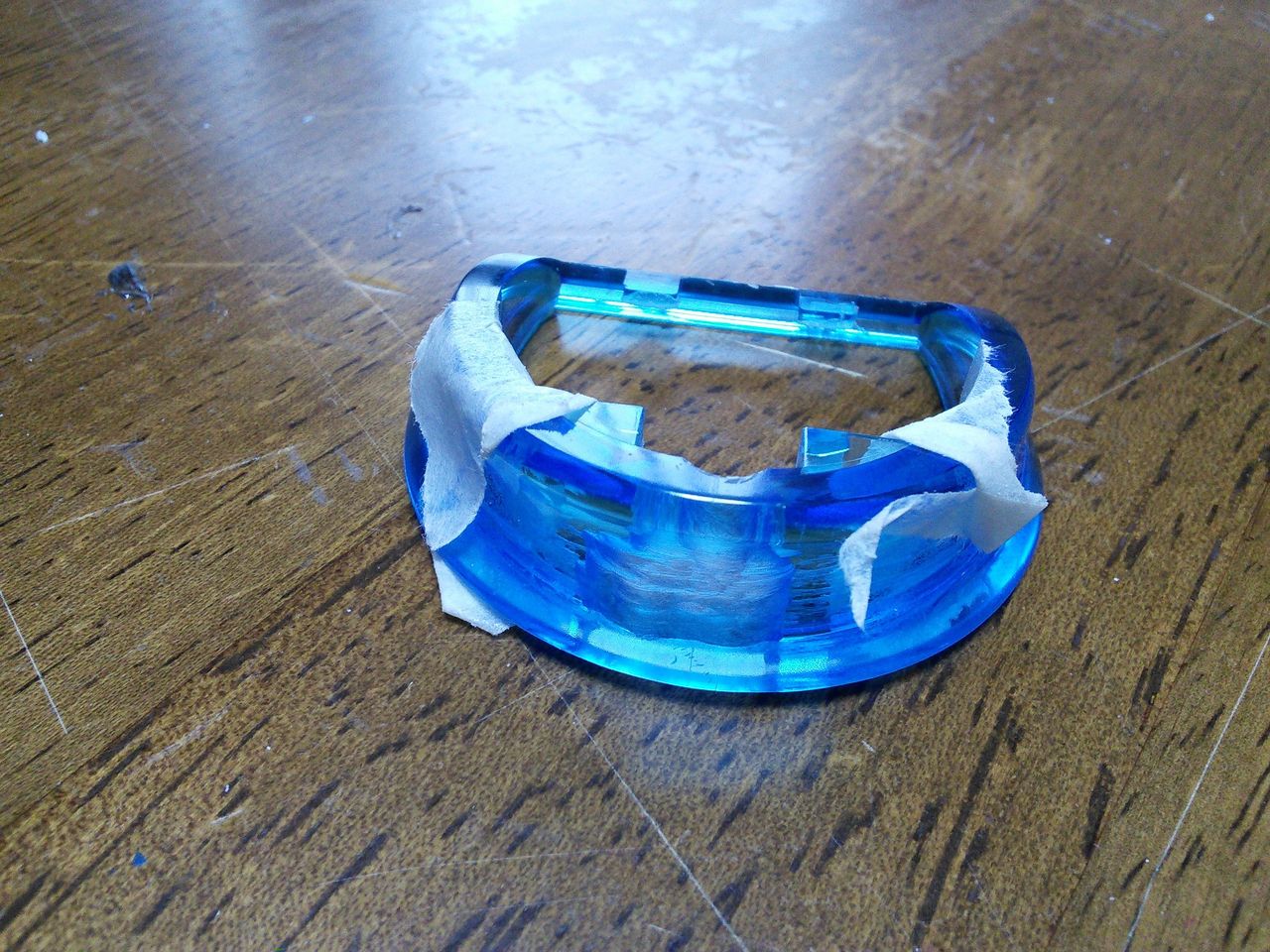

ワンポイントLED青を挿入するため、内側を削りました。
IMG_20160713_164829

 内側からです。

電動ドリルで研磨しました。なかなか狙い通りいきません。
マスキング必須ですね。私は途中からでした。
IMG_20160713_164843

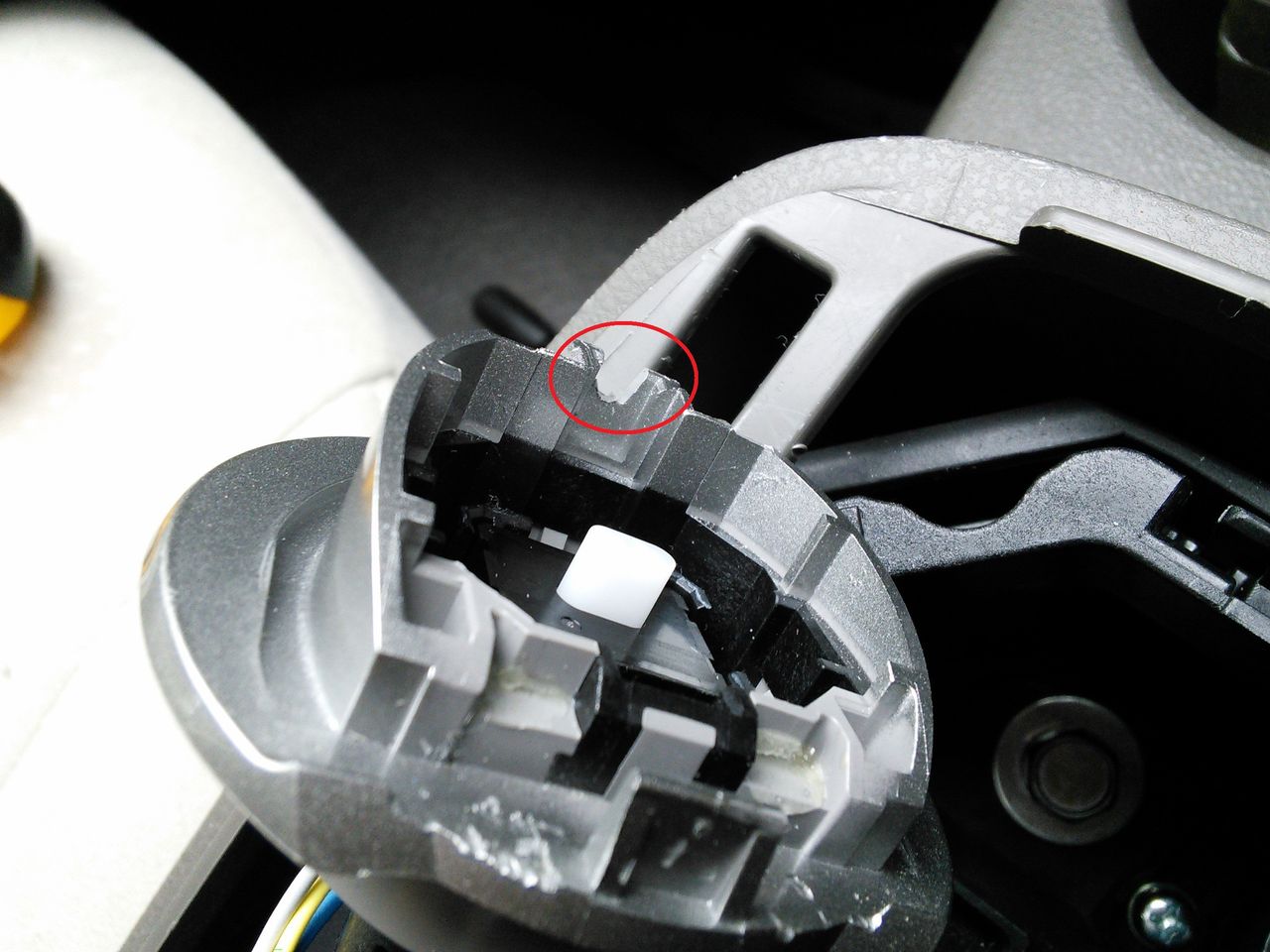

 本体の方にもコードを通す切り込みを開けました。
IMG_20160713_165725

 LEDを付属の両面テープで貼りつけました。
IMG_20160713_165907

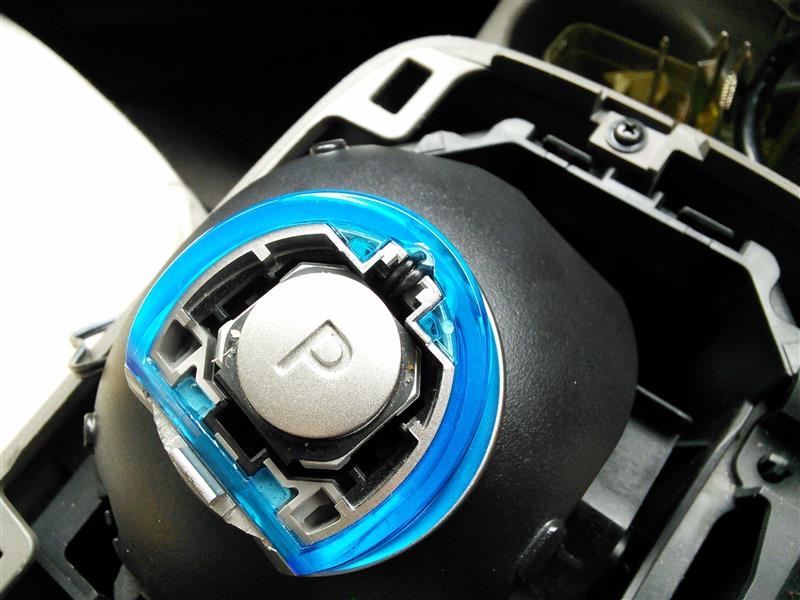

 その上から、透明ブルーの部品を戻します。

しっかり、収まりました。
 p5

電源はオーディオ裏からとりました。
オーディオパネルはビス止めされてないので、下部に力を入れるとはずれます。
脱落防止のため、引っ掛かりがありますので注意してください。
オーディオ本体は4本のビスで留まっているので、外すとオーディオ裏にアクセスできます。

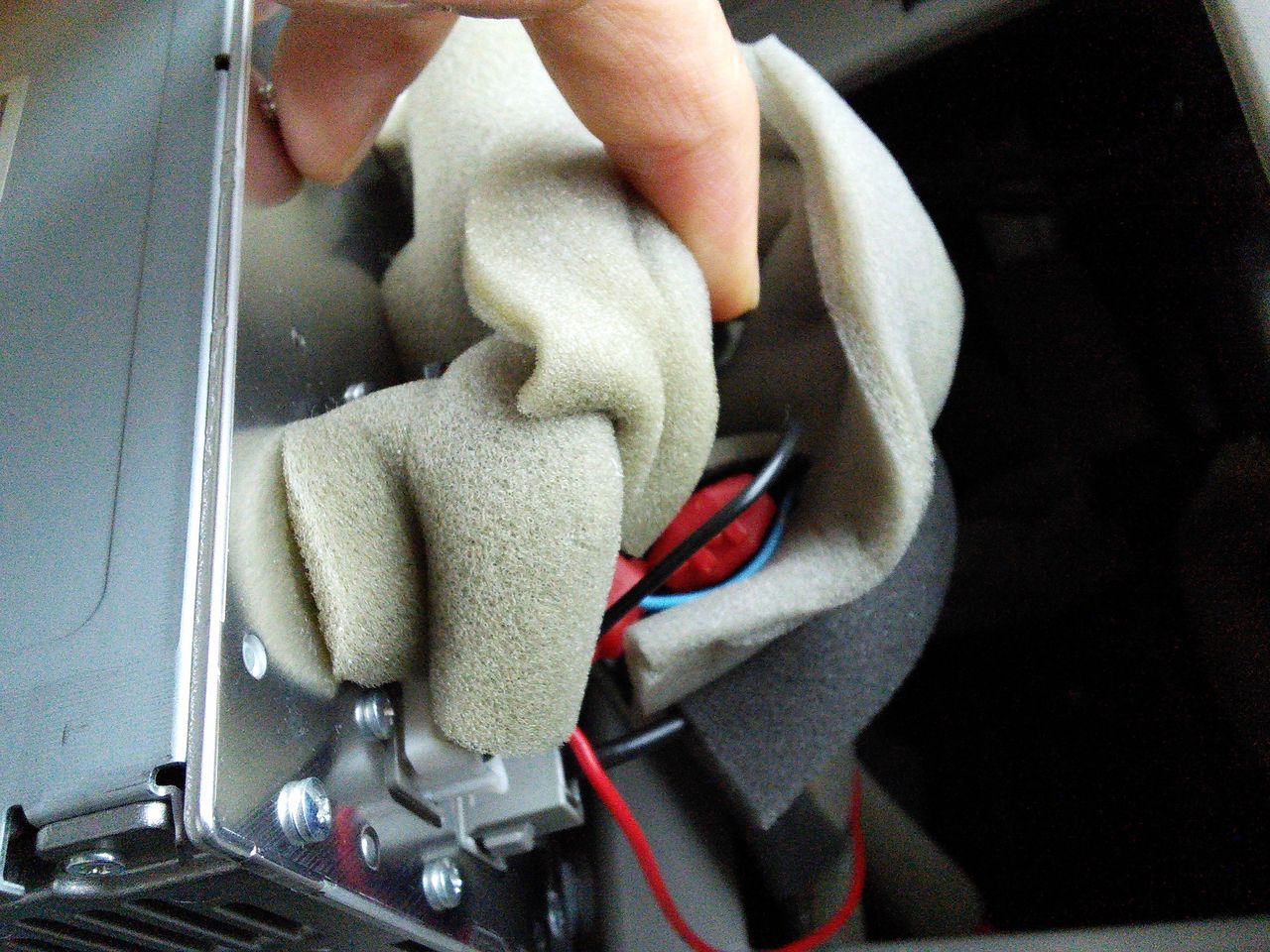

左下の20PINのソケットから、ACC(空色)、イルミネーションアース線(黒)に繋ぎました。
IMG_20160713_184319

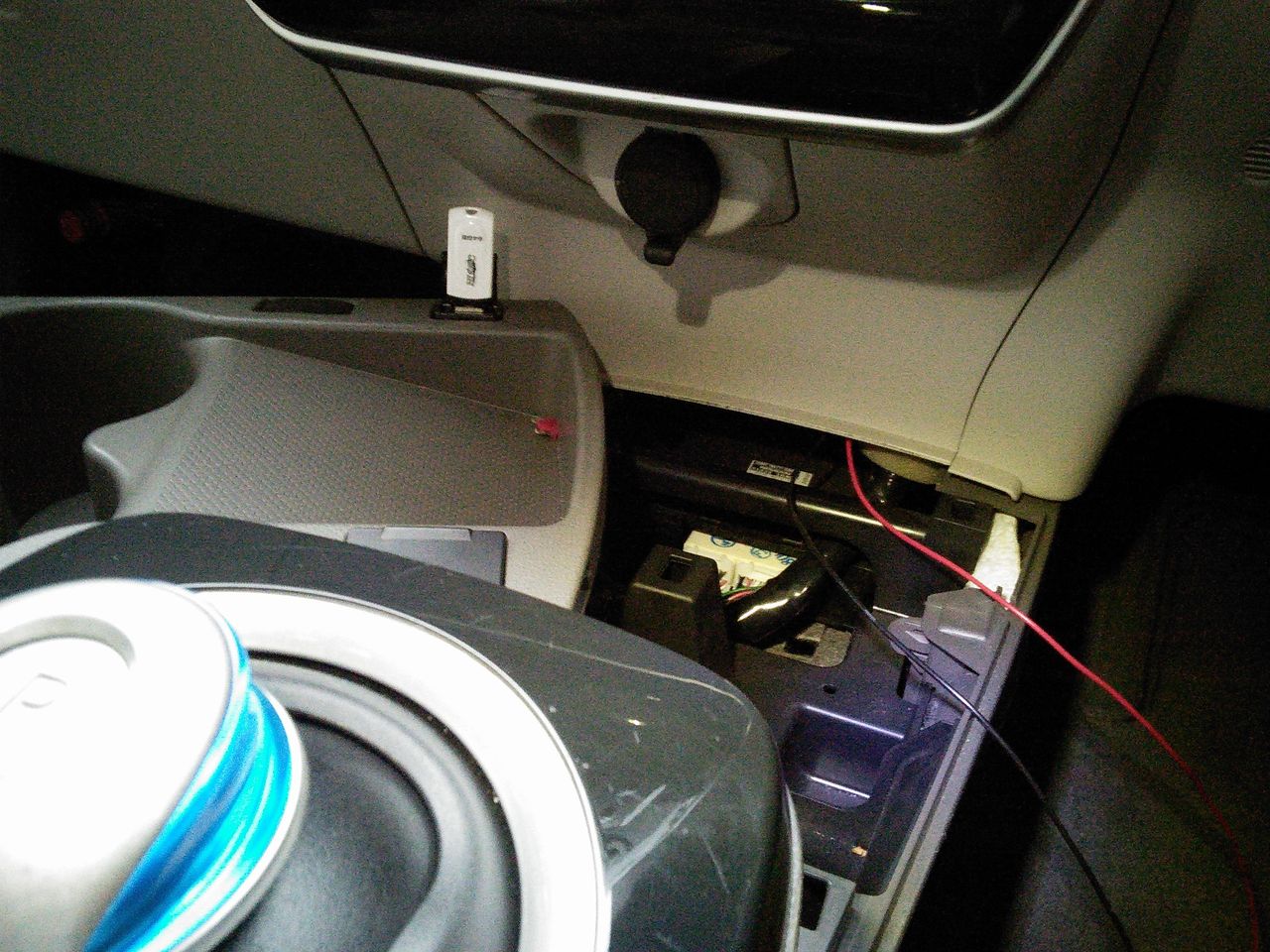

下から配線を出して
ドリンクホルダーもクリップのみですので、内貼りはずしを差し込んでこじるととれます。
ぢリンクホルダーの直下のスペースは貫通していないので、さらに下を配線しています。
IMG_20160713_184701

 黄色い配線通しが通っているところです。シフトノブ下に配線して
 IMG_20160713_184948

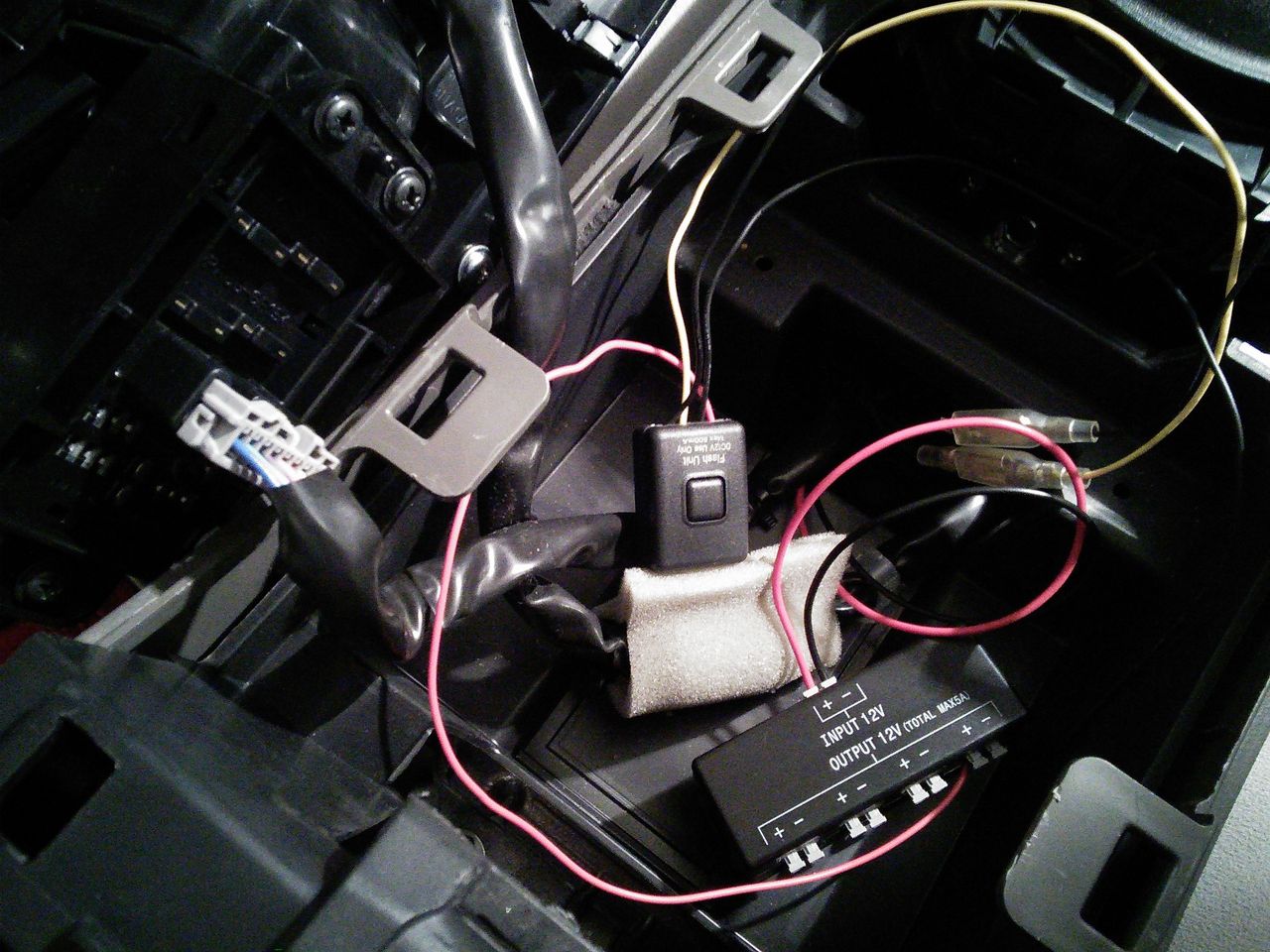

分岐ターミナル、フラッシュユニットにつなげました。
IMG_20160713_195000

スイッチはコンソールボックスの中に引きだしました。

コンソールボックス
使った部品はこれだけです。
